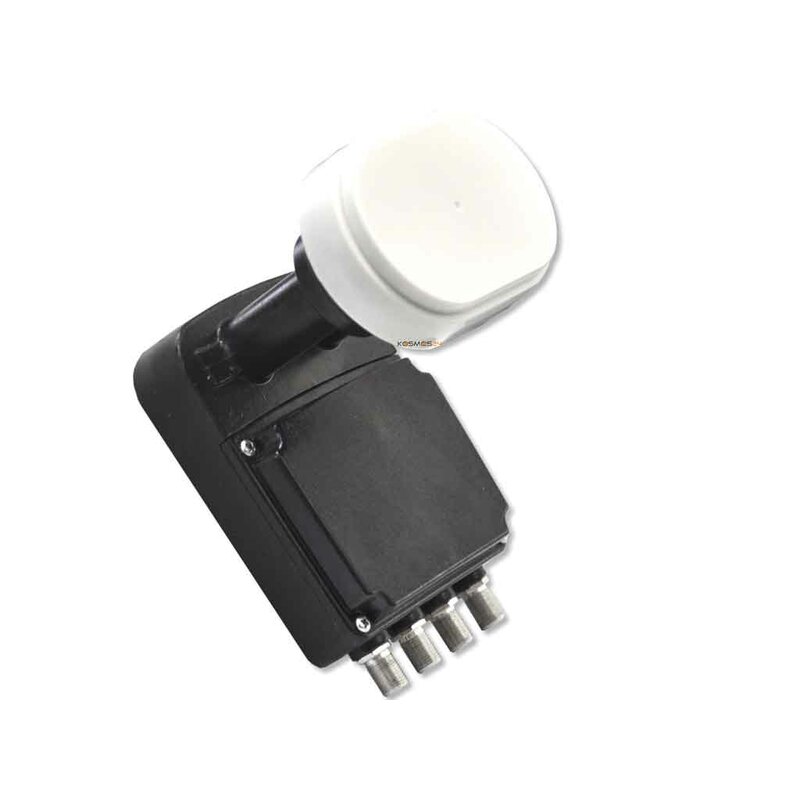

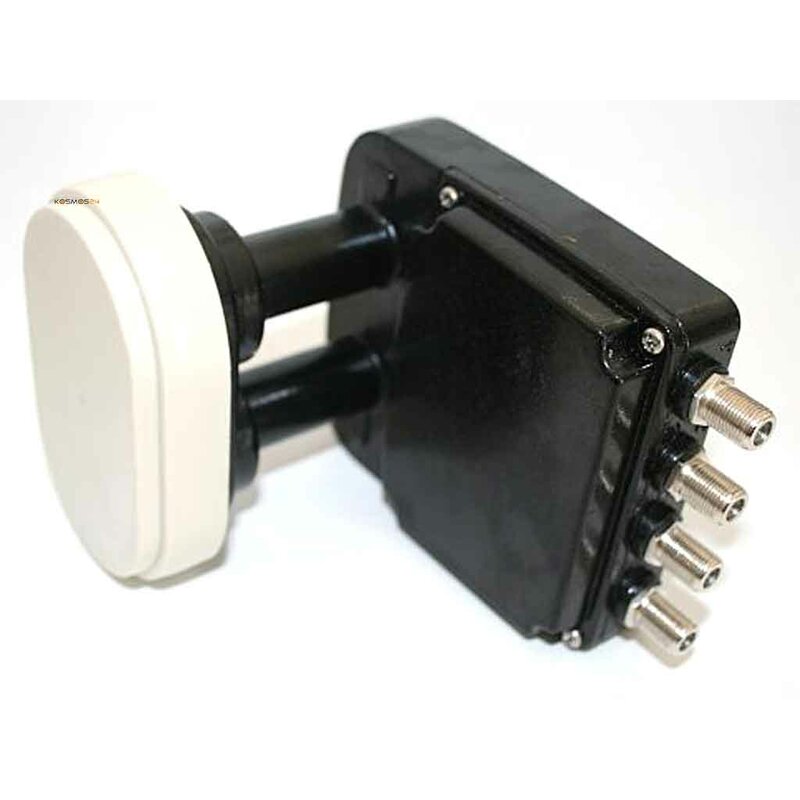

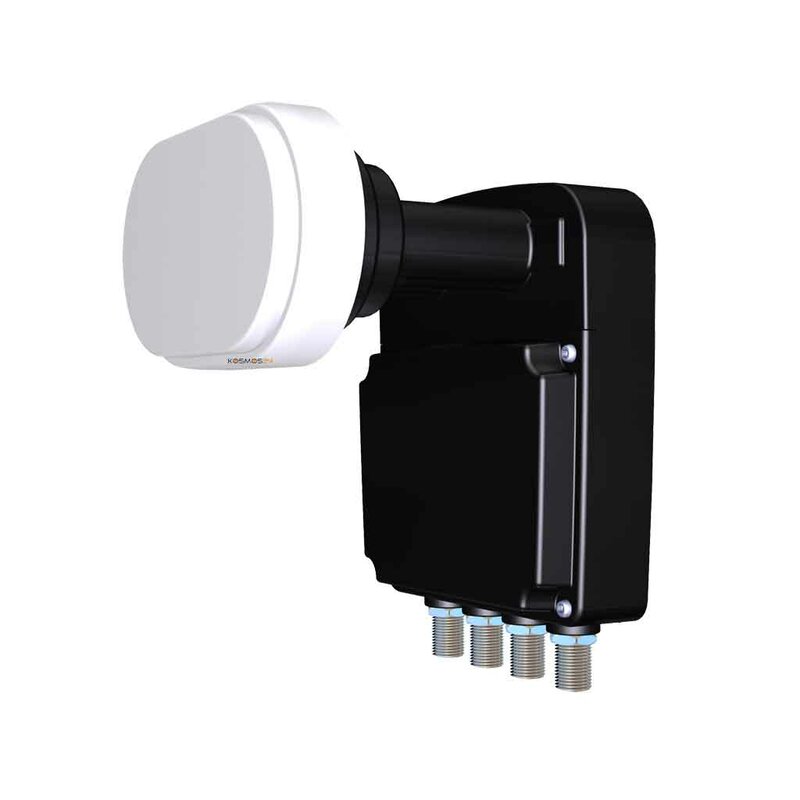

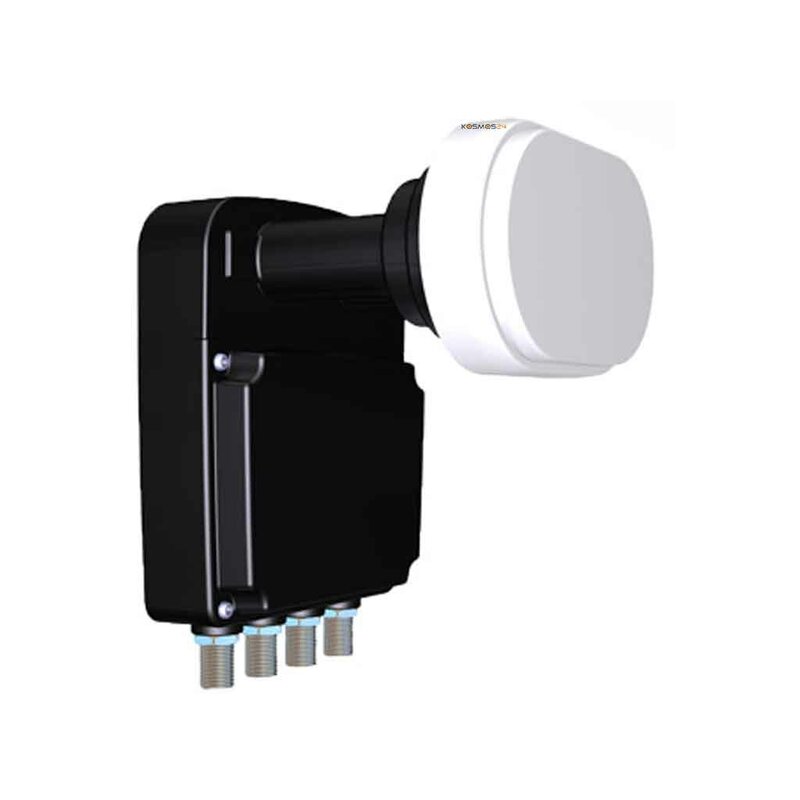

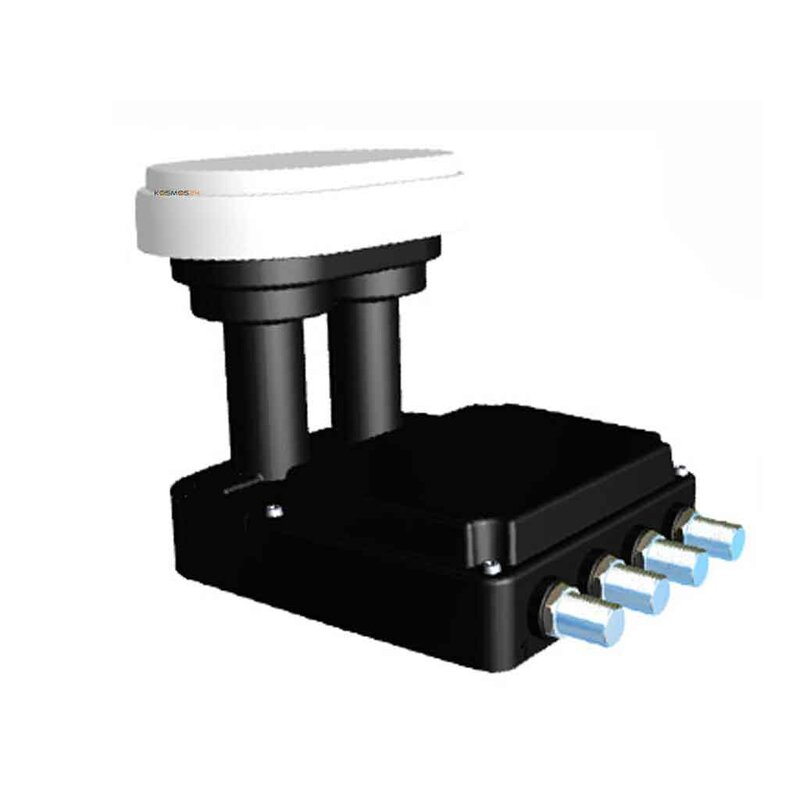

Inverto Black Pro Monoblock Quad 3° LNB
Dieser speziell für die DTH-Märkte Europas konzipierte Monoblock LNB bietet optimale Eigenschaften für den dualen Satellitenempfang. Er unterstützt den Empfang (mit einer 80cm-Antenne) von Satelliten, die 3° auseinanderstehen. Dieser LNB ermöglicht die Signalverteilung zu vier Set Top Boxen mit einem Single Tuner (oder zu zwei Set Top Boxen mit einem Twin Tuner). Er eignet sich für HD-Übertragungen und weist exzellente Rauschzahlwerte auf. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist dieser LNB die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.

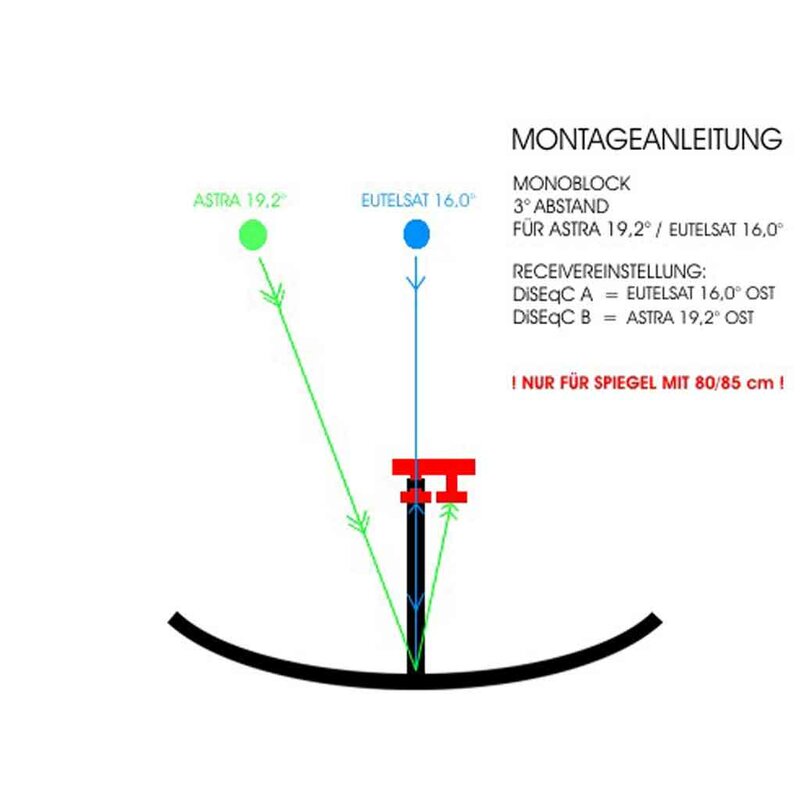

Bei der Montage zu beachten ist, dass der linke LNB Kopf (von vorne gesehen) an der Feedhalterung der Antenne montiert wird.
Hauptmerkmale
• Geringes Phasenrauschen, DVB-S2 (HDTV) kompatibel
• Geringe Rauschzahl (0.2 dB)
• Geringer Stromverbrauch
• Sehr hohe Kreuzpolarisationsisolierung
• Sehr hohe Frequenzstabilität
Produktdetails:
- Modell: Inverto Black Pro Monoblock Quad
- Empfangsart: DVB-S/DVB-S2
- Typ: Universal Monoblock Quad LNB
- Max. Teilnehmer: 4 (direkter Anschluß)
- Multischalter zur Einspeisung der Sat-ZF-Ebenen für 2 Teilnehmer integriert
- Für gleichzeitigen Empfang von: 2 Satelliten
- LNB-Ausrichtung: 3°
- Feed-Durchmesser: 23 mm mit adapter auf 40 mm Standard

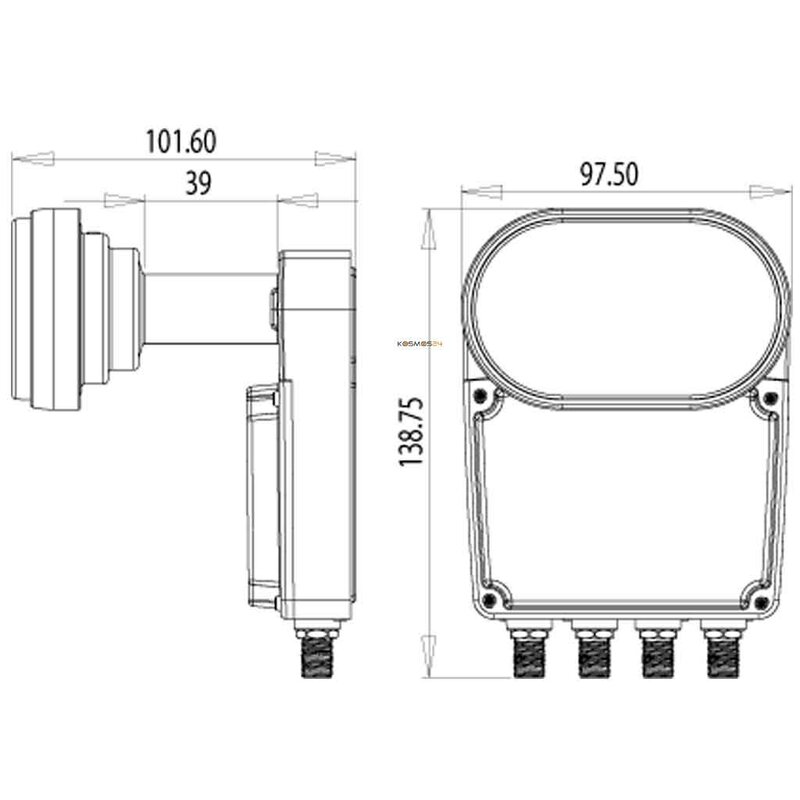

- Bauform: Standard Monoblock
- Anschluss: F-Buchsen
- Low Band Eingangsfrequenz 10.7 ~ 11.7 GHz
- Low Band Ausgangsfrequenzbereich 950 ~ 1950 MHz
- Low Band LO Frequenz 9.75 GHz
- High Band Eingangsfrequenzbereich 11.7 ~ 12.75 GHz
- High Band Ausgangsfrequenzbereich 1100 ~ 2150 MHz
- High Band LO Frequenz 10.6 GHz
- Rauschzahl 0.2 dB Typ. (0.7 dB Max.)
- LO Anfangsgenauigkeit +/- 1.0 MHz Max.
- LO Temperaturdrift +/- 3.0 MHz Max.
- Phasenrauschen (@ 10 kHz) - 90 dBc / Hz Max.
- Konversionsgewinn 50 ~ 62 dB
- Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) +/- 0.75 dB
- Verstärkungsschwankung (im Vollband) +/- 4 dB Max.
- Spiegelfrequenzunterdrückung 40 dB Min.
- 1 dB Kompressionspunkt (@ Ausgang) 0.0 dBm Min.
- Umschaltungssteuerung Satellit A/B DiSEqC 1.0 (Sat A* = Satellit in östlicher Richtung, Sat B = Satellit in westlicher Richtung)
- Kreuzpolarisationsisolierung 22 dB Min.
- Ausgang VSWR 2.5 : 1
- Bandinterne Störung - 60 dBm Max.
- Stromaufnahme 120 mA Max. @ 11 ~ 20 V
- Betriebstemperatur - 30 °C ~ + 60 °C
- Ausgangsimpedanz 75 O
- Gewicht 485 g
- Empfohlene Antennengröße 80 cm
Lieferumfang:
1x Inverto Black Pro 3° Monoblock Quad LNB
1x Adapterring 23mm auf 40mm
| Versandgewicht: | 0,75 Kg |
