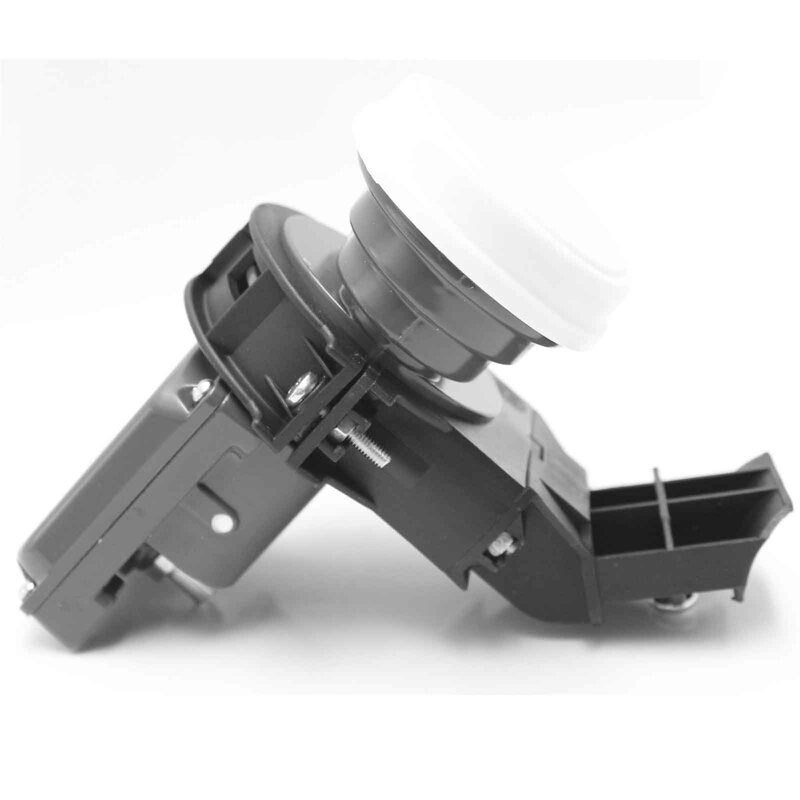

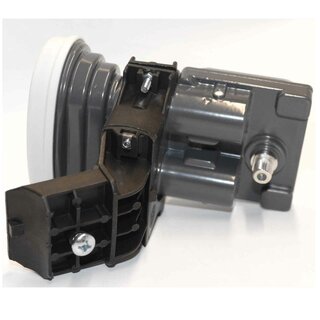

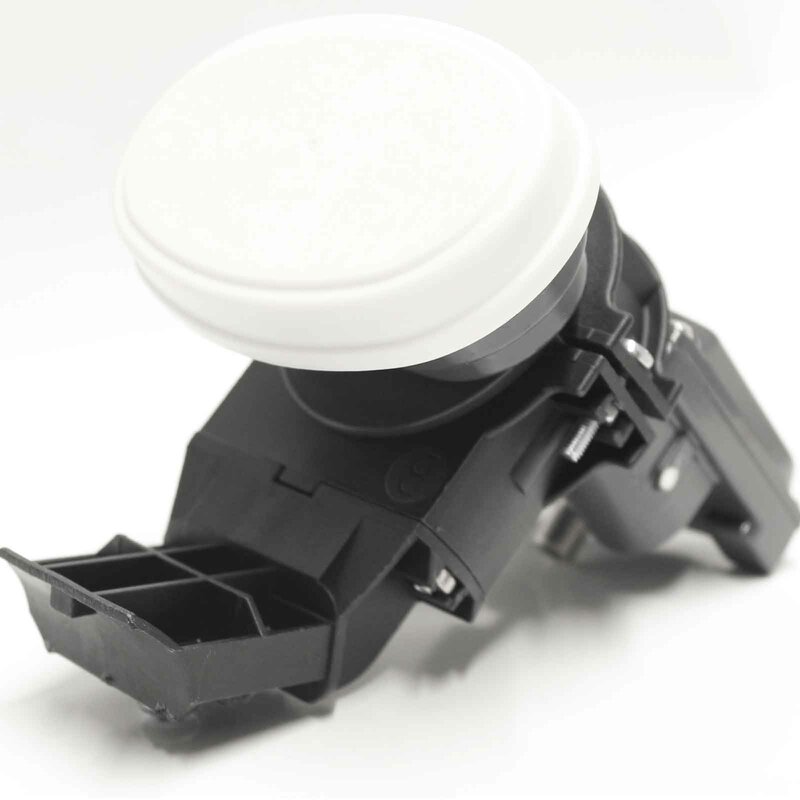

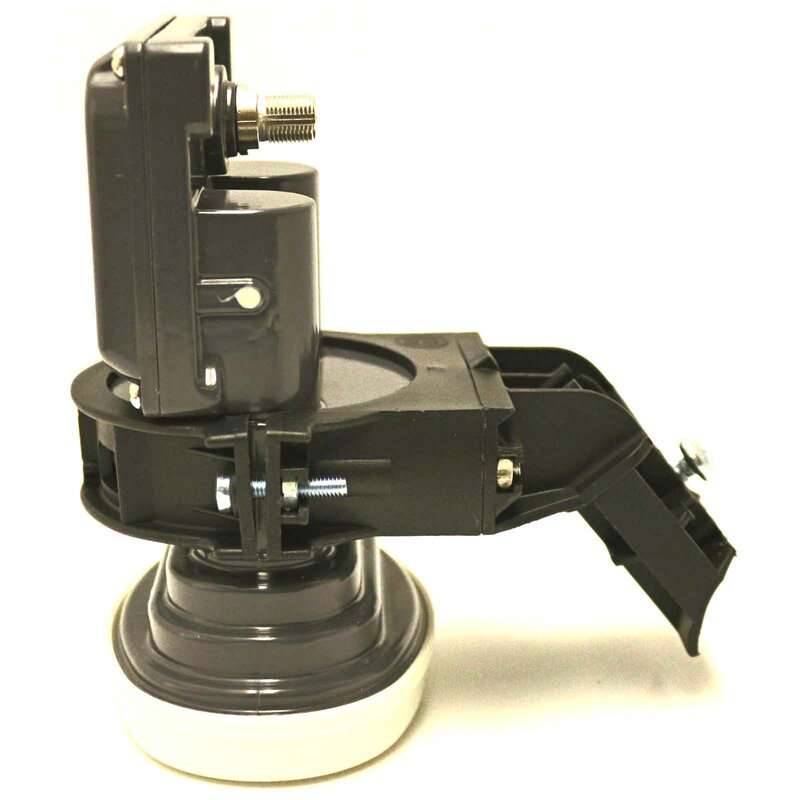

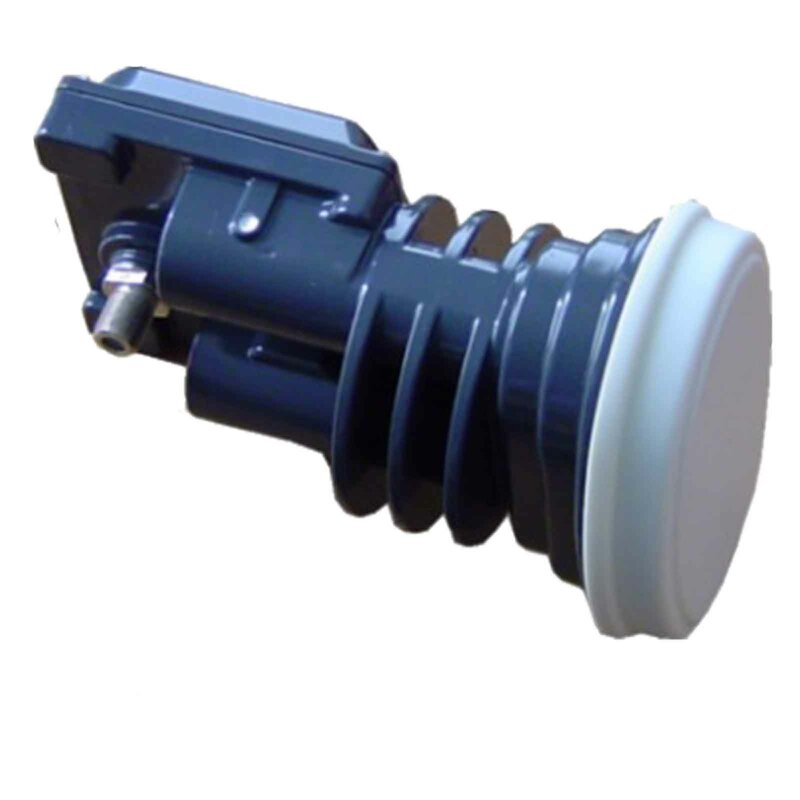

Dieser speziell für die DTH-Märkte Europas konzipierte Monoblock LNB bietet optimale Eigenschaften für den dualen Satellitenempfang. Er unterstützt den Empfang (mit einer 80cm-Antenne) von Satelliten, die 3° auseinanderstehen. Dieser LNB ermöglicht die Signalverteilung zu einer Set Top Box mit einem Single Tuner. Er eignet sich für HD/4K-Übertragungen und weist exzellente Rauschzahlwerte auf. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist dieser LNB die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.
Bei der Montage zu beachten ist, dass der linke LNB Kopf (von vorne gesehen) an der Feedhalterung der Antenne montiert wird.
Hauptmerkmale
- 60mm Feed Aufnahme für (Telesystem, Gibertini, Triax, Emme Esse und viele gängige Sat Antennen arme)
- Geringes Phasenrauschen, DVB-S2 (HDTV) kompatibel
- Geringe Rauschzahl (0.2 dB)
- Geringer Stromverbrauch
- Sehr hohe Kreuzpolarisationsisolierung
- Sehr hohe Frequenzstabilität
Produktdetails:
- Modell: Digiality Monoblock Single LNB
- Empfangsart: DVB-S/DVB-S2 UHD
- Typ: Universal Monoblock Single LNB
- Max. Teilnehmer: 1 (direkter Anschluß)
- Multischalter zur Einspeisung der Sat-ZF-Ebenen für 1 Teilnehmer integriert
- Für gleichzeitigen Empfang von: 2 Satelliten
- LNB-Ausrichtung: 3°
- Feed-Durchmesser: 60 mm Standard
- Bauform: Standard Monoblock
- Anschluss: F-Buchsen
- Low Band Eingangsfrequenz 10.7 ~ 11.7 GHz
- Low Band Ausgangsfrequenzbereich 950 ~ 1950 MHz
- Low Band LO Frequenz 9.75 GHz
- High Band Eingangsfrequenzbereich 11.7 ~ 12.75 GHz
- High Band Ausgangsfrequenzbereich 1100 ~ 2150 MHz
- High Band LO Frequenz 10.6 GHz
- Rauschzahl 0.2 dB Typ. (0.7 dB Max.)
- LO Anfangsgenauigkeit +/- 1.0 MHz Max.
- LO Temperaturdrift +/- 3.0 MHz Max.
- Phasenrauschen (@ 10 kHz) - 90 dBc / Hz Max.
- Konversionsgewinn 50 ~ 62 dB
- Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) +/- 0.75 dB
- Verstärkungsschwankung (im Vollband) +/- 4 dB Max.
- Spiegelfrequenzunterdrückung 40 dB Min.
- 1 dB Kompressionspunkt (@ Ausgang) 0.0 dBm Min.
- Umschaltungssteuerung Satellit A/B DiSEqC 1.0 (Sat A* = Satellit in östlicher Richtung, Sat B = Satellit in westlicher Richtung)
- Kreuzpolarisationsisolierung 22 dB Min.
- Ausgang VSWR 2.5 : 1
- Bandinterne Störung - 60 dBm Max.
- Stromaufnahme 120 mA Max. @ 11 ~ 20 V
- Betriebstemperatur - 30 °C ~ + 60 °C
- Ausgangsimpedanz 75 O
- Gewicht 220 g
- Empfohlene Antennengröße 75 ~ 85 cm (F/D = 0.6)

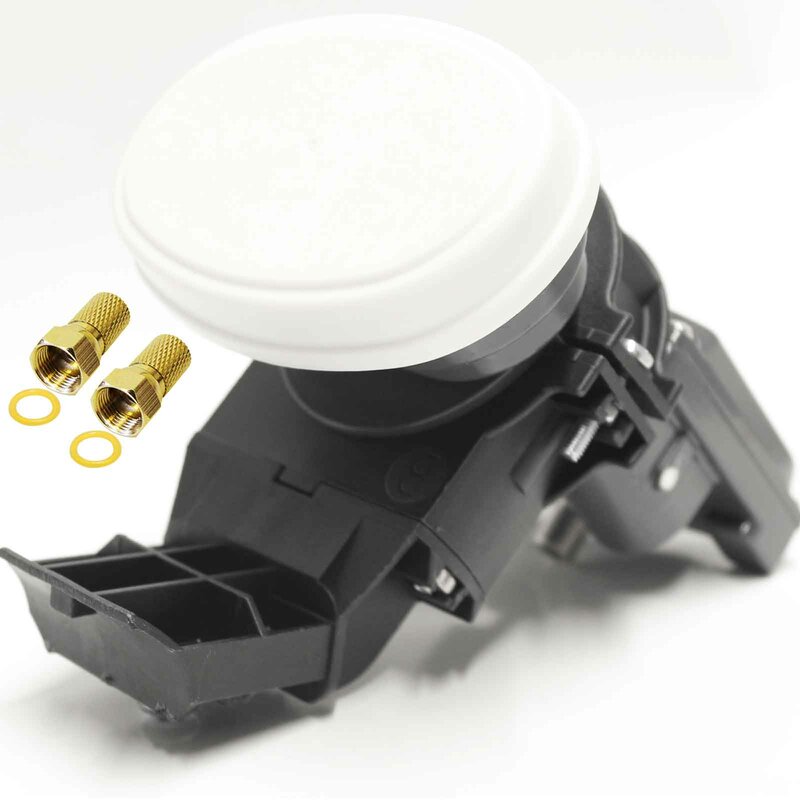

Lieferumfang:
1x Digiality MB-3 Monoblock 3° Single LNB 60mm

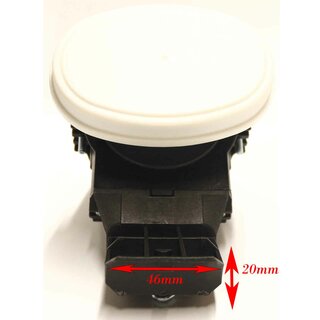

1x Feed Aufnahme für 60mm
2x Twist On Stecker GOLD
| Versandgewicht: | 0,74 Kg |
