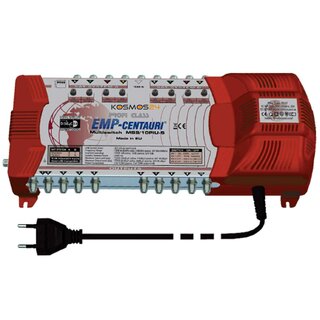

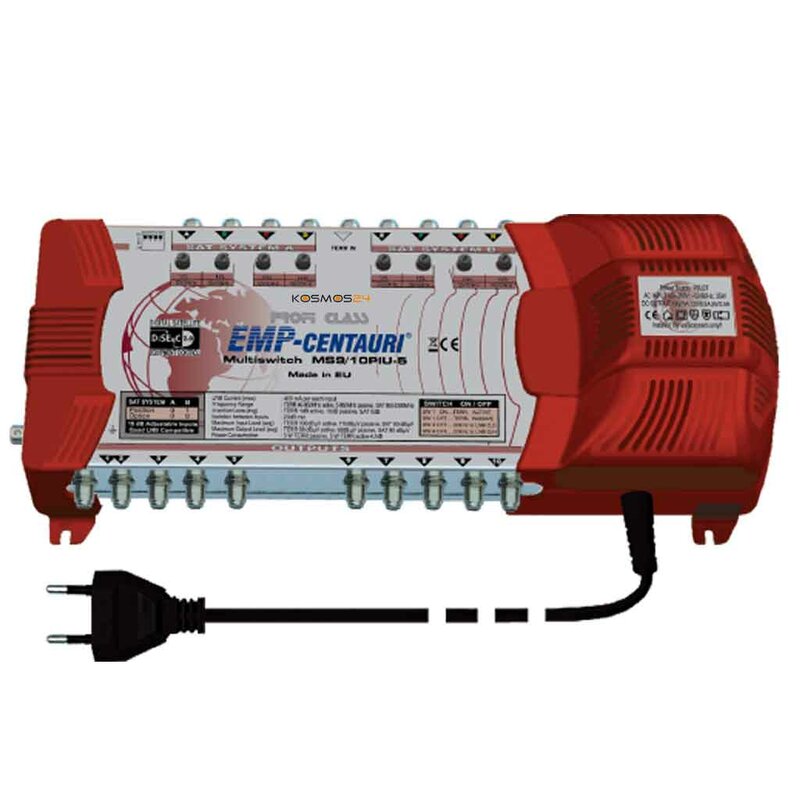

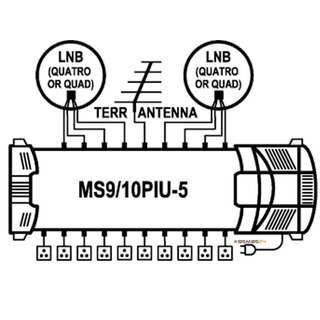

EMP Profi Line Multischalter MS9/10PIU-5 zur Verteilung von zwei beliebigen Quattro- oder Quad LNB (8 Sat - ZF-Ebenen) und einer terrestrischen Antenne auf 10 Teilnehmer. Der Multischalter ist bei passiver Terrestrik Rückkanaltauglich und es besteht die Möglichkeit entweder eine terrestrische Antenne (DVB-T, UKW, DAB), Kabelprogramme (DVB-C) oder Überwachungskameras einzuschleusen.
Mit den Pegelstellern haben Sie die Möglichkeit die Eingangssignalstärke der 8 Sat - ZF-Ebenen und der Terrestrik von 0-15 dB einzustellen bzw. aufeinander anzugleichen. Das kurzschlusssichere Hochleistungs-Stromsparnetzteil P3U27 versorgt auch problemlos die einfachsten LNB. Der Multischalter ist Quad LNB (Quattro-Switch) tauglich.
Bei Bedarf können Sie den oben genannten Multischalter jederzeit mit einem unserer Kaskadenbausteine um weitere Teilnehmeranschlüsse erweitern.
Technische Daten:
- Modellbezeichnung: EMP Centauri MS9/10PIU-5
- Aufbau: 9 Eingänge / 10 Teilnehmerausgänge
- Empfang: 2 Satellit, 1 terrestrische Antenne
- Terrestrik Aktiv (Verstärkung): Ja
- Sat-Bereich Aktiv (Verstärkung): Ja
- Digital-Tauglich (DVB-S): Ja
- HDTV-Tauglich (DVB-S2): Ja
- Twin-LNB tauglich: Nein
- Quad-LNB tauglich: Ja
- Pegelsteller Signalstärke: Ja
- Erdungsklemme: Ja
- Als Kaskaden-Abschlussteil einsetzbar: Ja
Technik
- Frequenzbereich SAT: 950 ~ 2300 MHz
- Frequenzbereich Terr. Input: 5-862 MHz (passive) 40-862 MHz (active)
- Frequenzbereich Outputs: 5-2300 MHz (passive) 40-2300 MHz (active)
- Tone Burst
- Anschlussdämpfung SAT: 0 dB (typ.)
- Anschlussdämpfung Terr.: 2 dB (typ.) (active)
- Anschlussdämpfung Terr.: 24 dB (typ.) (passive)
- Entkopplung V/H: > 20 dB
- Entkopplung Low/High: > 20 dB
- Max. Eingangspegel SAT: 85 dBµV
- Max. Eingangspegel Terr.: 110 dBµV (passive) 85 dBµ (active)
- Max. Ausgangspegel SAT: 85 dBµV
- Max. Ausgangspegel Terr.: 86 dBµV (passive) 87 dBµV (active)
- Rückflussdämpfung: keine Angabe
- Satellitenumschaltung: DisEqC 2.0
- Schirmungsmaß: keine Angabe
- Eingang Terrestrik: 1 F-Anschluss weiblich
- Eingang Sat-Ebenen: 8 F-Anschlüsse weiblich
- Teilnehmerausgänge: 10 F-Anschlüsse weiblich
Stromversorgung (Herstellerangaben)
- Netzschalter: Nein
- Schaltnetzteil: Nein
- Energieschonend: Ja
- Kurzschlussfest: Ja
- LNB-Stromabgabe: keine Angabe
- Strombedarf vom Receiver: 50 mA (18 V)
- Leistungsaufnahme Betrieb: 5.5 W (Terr. active) 3 W (Terr. passive) + LNB
- Netzteil intern: P3U27 18/12/5 V max. 1A
- Stromanschluss: 90 ~ 265 V AC / 50 Hz
- Betriebstemperatur: -30 °C ~ +70 °C
Abmessungen
- Breite: 347 mm
- Höhe: 87 mm
- Tiefe: 152 mm
- Abstand der F-Anschlüsse Eingang (Mitte-Mitte): 1,8 cm
- Abstand der F-Anschlüsse Ausgang (Mitte-Mitte): 1,8 cm
Zubehör
- 4 Schrauben / 4 Dübel
- F-Stecker
Lieferumfang:
1x EMP-Centauri PROFI CLASS Multischalter MS9/10PIU-5
1x Bedienungsanleitung
| Versandgewicht: | 1,50 Kg |
