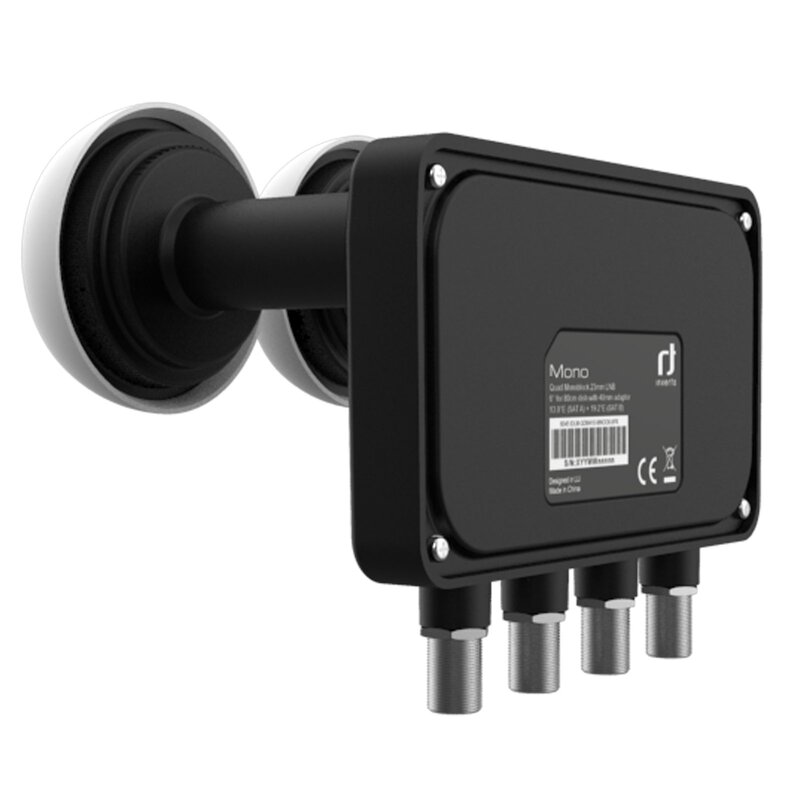

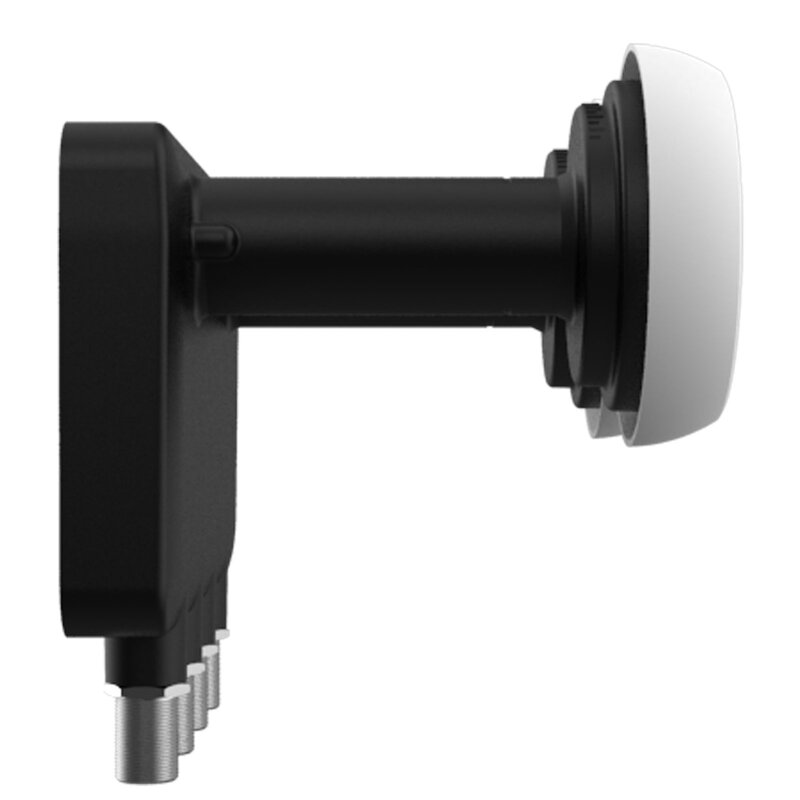

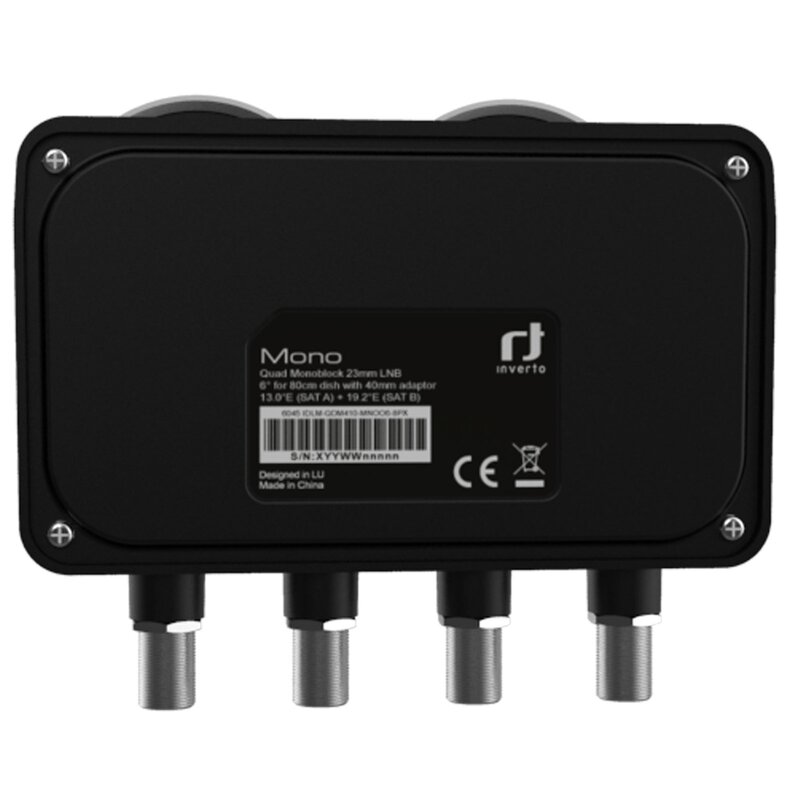

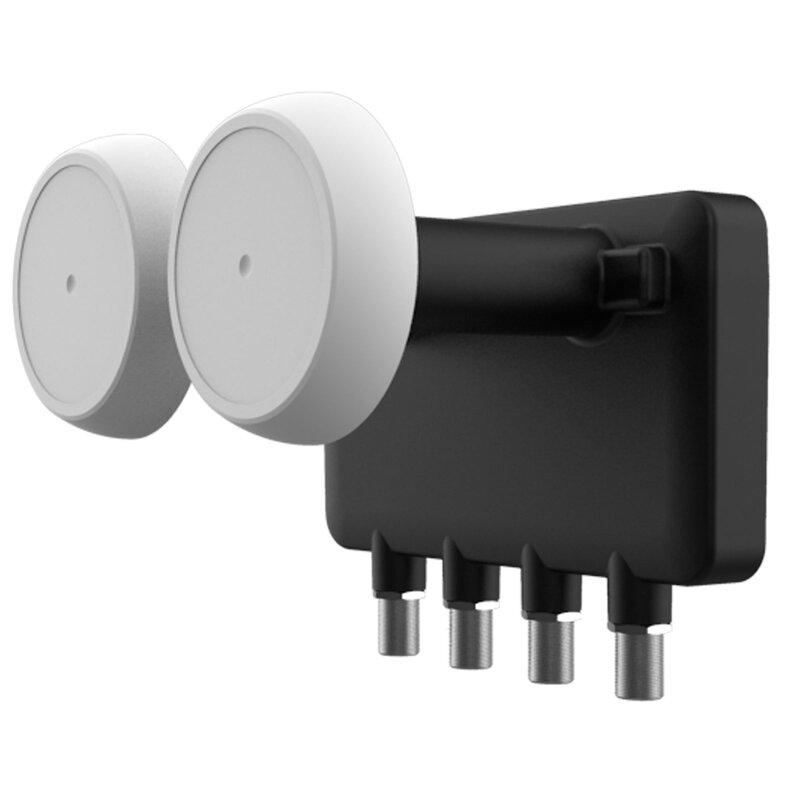

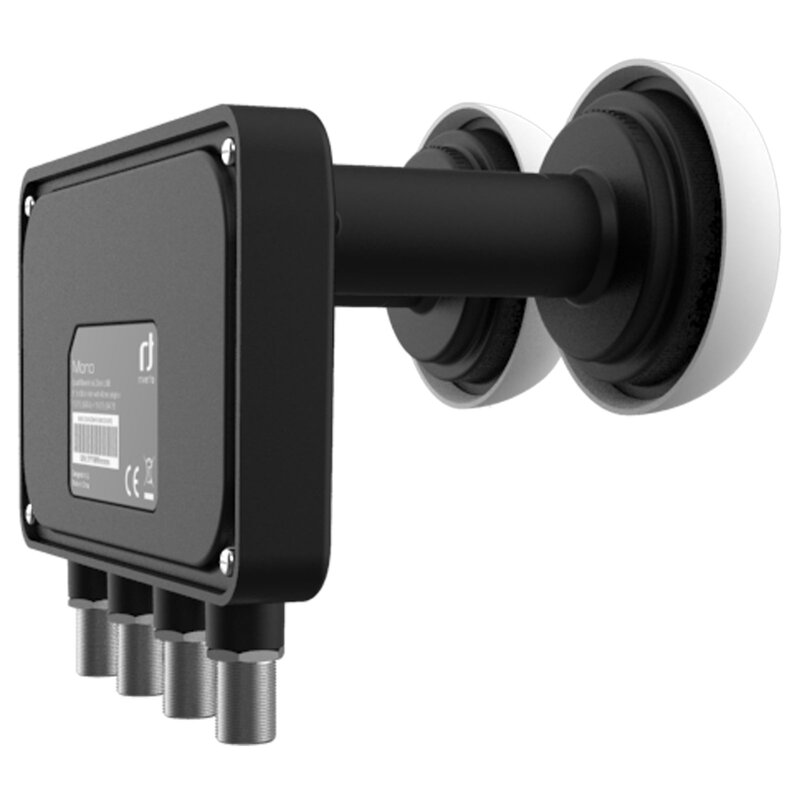

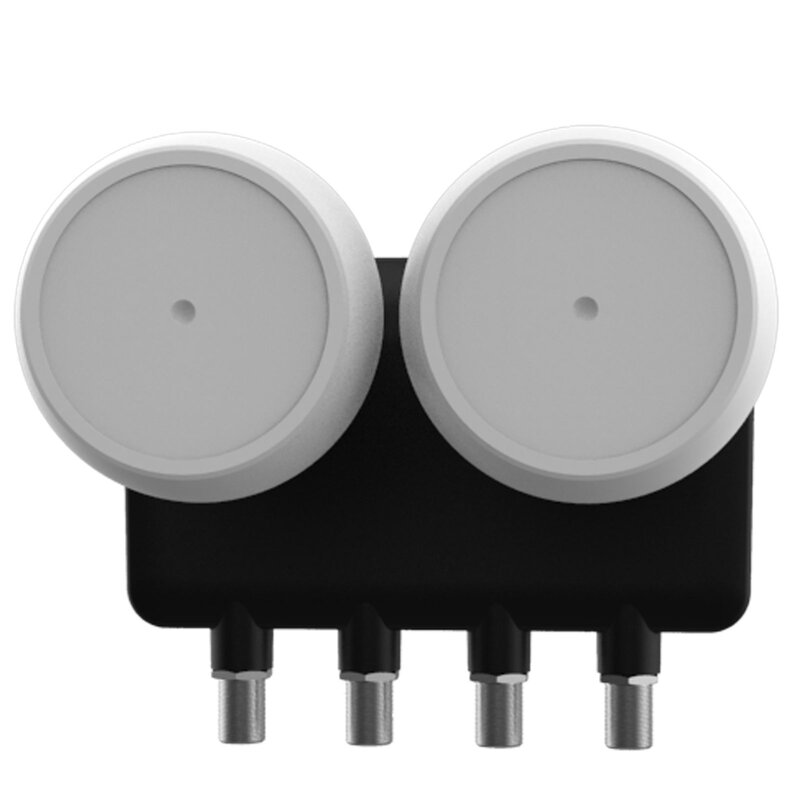

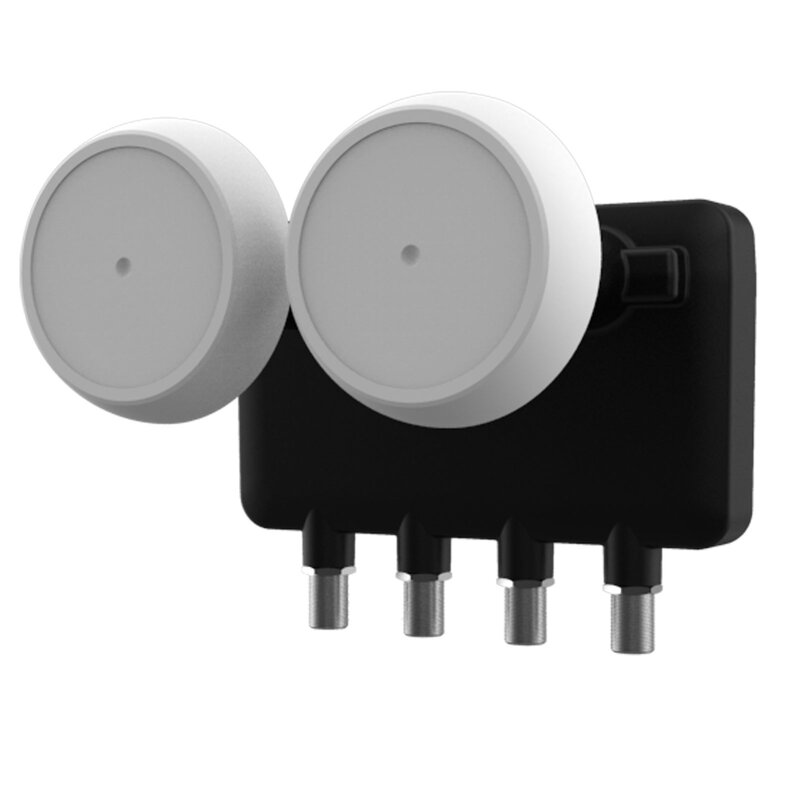

"Inverto Monoblock Quad 6° LNB"
Dieser Monoblock-LNB wurde speziell für die europäischen DTH-Märkte entwickelt und ermöglicht Dual-Satellitenempfang von den Orbitalpositionen 13°E und 19.2°E über eine einzelne 80 cm offset Satellitenanenne mit F/D = 0.6 und deren Verteilung an bis zu vier unabhängige Empfänger.
Der LNB empfängt Satellitensendungen mit horizontaler und vertikaler Polarisation im Frequenzbereich von 10.7 GHz ~ 12.75 GHz. Es bietet vier universelle Ausgangsports mit 950 MHz ~ 2150 MHz ZF-Frequenzbereich. Jeder Ausgangsport (F-Typ) führt auch Stromversorgungs- und Steuersignale. DiSEqC 1.0-Befehle ermöglichen die Auswahl der orbitalen Satellitenposition. Solange kein DiSEqC-Befehl empfangen wurde, ist der Standard-Feed die Position "Sat A" (d. h. 13°E). Polarisation (vertikal/horizontal) und Frequenzband (Low-Band/High-Band) werden unter Verwendung von 13 VDC/18 VDC und 0/22 kHz Steuersignalen ausgewählt.
Der LNB ist für Ultra High Definition (4K/8K)-Übertragungen optimiert und bietet eine hervorragende Kreuzpolarisationsisolierung, Phasenrauschen und Rauschzahl-Leistung. Entwickelt, um strenge Spezifikationen zu erfüllen und nach den höchsten Qualitätsstandards der Branche hergestellt, ist dieser LNB eine ideale Lösung für den Satellitenempfang von Hotbird 13°E und Astra 19.2°E in ganz Europa.
Das LNB wird mit einem 40 mm Kunststoffringadapter geliefert, um die Montage an einem Standard 40 mm LNB-Halter zu ermöglichen.

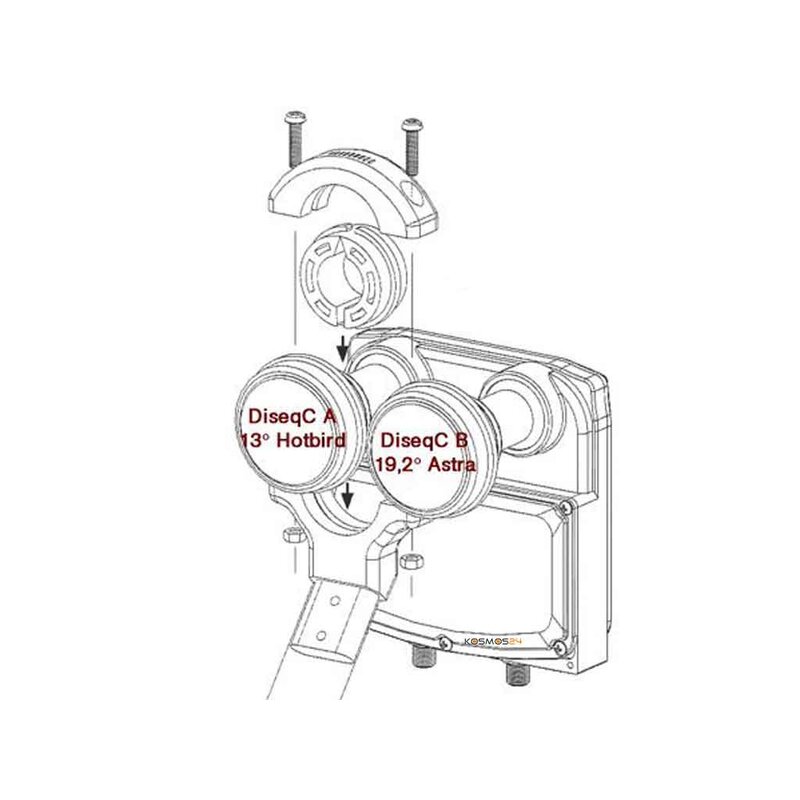

Bei der Montage zu beachten ist, dass der linke LNB Kopf (von vorne gesehen) an der Feedhalterung der Antenne montiert wird.
Haupteigenschaften:
- Niedriges Phasenrauschen, DVB-S2 (HDTV) konform
- Rauscharm
- Geringe Leistungsaufnahme
- Sehr hohe Kreuzpolarisationsisolation
- Sehr hohe Frequenzstabilität
| Technische Daten |
| Eingangsfrequenzbereich Tiefband |
10.7 GHz ~ 11.7 GHz |
| Ausgangsfrequenzbereich Tiefband |
950 MHz ~ 1950 MHz |
| Oszillatorfrequenz (LO) Tiefband |
9.75 GHz |
| Eingangsfrequenzbereich Hochband |
11.7 GHz ~ 12.75 GHz |
| Ausgangsfrequenzbereich Hochband |
1100 MHz ~ 2150 MHz |
| Oszillatorfrequenz (LO) Hochband |
10.6 GHz |
| Rauschmaß |
0.6 dB typ., 1.0 dB max. |
| LO-Frequenzgenauigkeit @25°C |
±0.5 MHz max. |
| LO Temperaturdrift |
±1 MHz max. |
| LO Anfangsgenauigkeit |
±0.5 MHz max. |
| LO-Phasenrauschen @1 kHz |
-75 dBc/Hz |
| LO-Phasenrauschen @10 kHz |
-80 dBc/Hz |
| LO-Phasenrauschen @100 kHz |
-90 dBc/Hz |
| Verstärkung |
55 dB ~ 65 dB |
| Verstärkungswelligkeit (über 26 MHz Bandbreite) |
±0.75 dB max. |
| Verstärkungsschwankung (im Vollband) |
6 dB pp max. |
| Spiegelfrequenzunterdrückung |
50 dB min. |
| 1 dB Kompressionspunkt (@Ausgang) |
0 dBm min. |
| Übersprechen |
22 dB min. |
| Steuerung, Satelliten A/B/C/D Auswahl |
DiSEqC 1.0: Sat A* = Hotbird 13°E, Sat B = Astra 19.2°E* Standard-Satellitenempfang |
| Polaritätsinfo |
Horizontale Polarisation: 18 VDC
Vertikale Polarisation: 13 VDC
Niedriges Band: 0 kHz
Hohes Band: 22 kHz ±4 kHz |
| Ausgangs VSWR |
2.0:1 max. |
| Bandinterne Störung |
-65 dBm max. |
| Stromaufnahme |
180 mA max. pro Port (10 VDC ~ 20 VDC) |
| Betriebstemperatur |
-30 °C ~ +60 °C |
| Ausgangsimpedanz |
75 Ω |
| Ausgangsanschluss |
F-Typ (weiblich) |
| Empfohlene Antennegrösse |
80 cm (F/D = 0.6) |
| Gewicht |
311.6 g |
Lieferumfang:
1x Inverto 6° Monoblock Quad LNB
