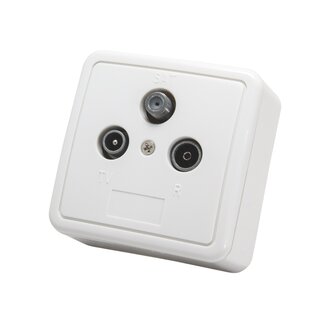

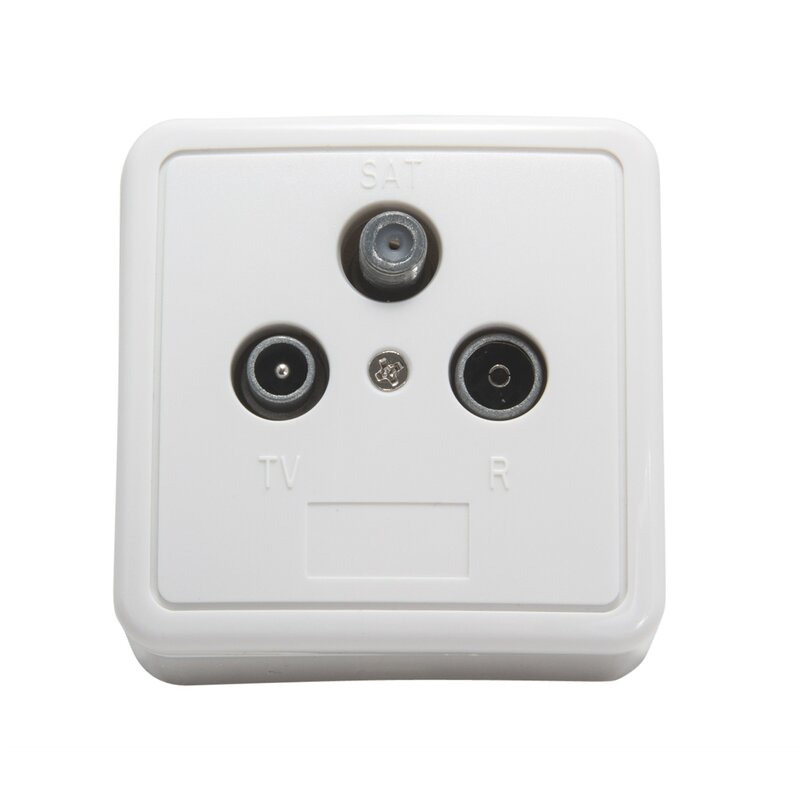

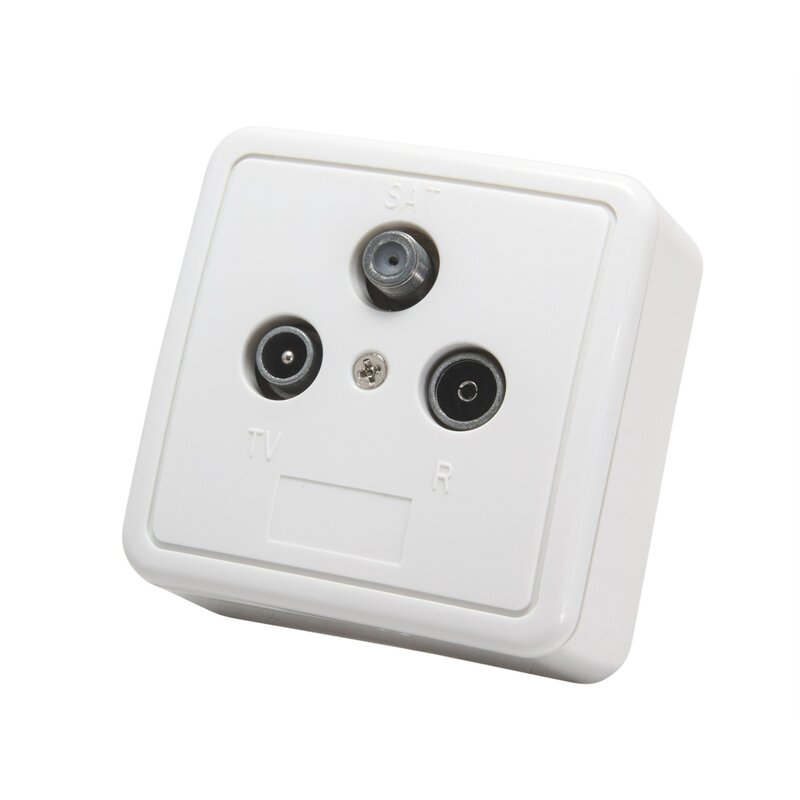

TRIAX 3-Loch Einzeldose Aufputz / Unterputz mit Abdeckplatte weiß GAD 269 LTE
Produktbeschreibung:

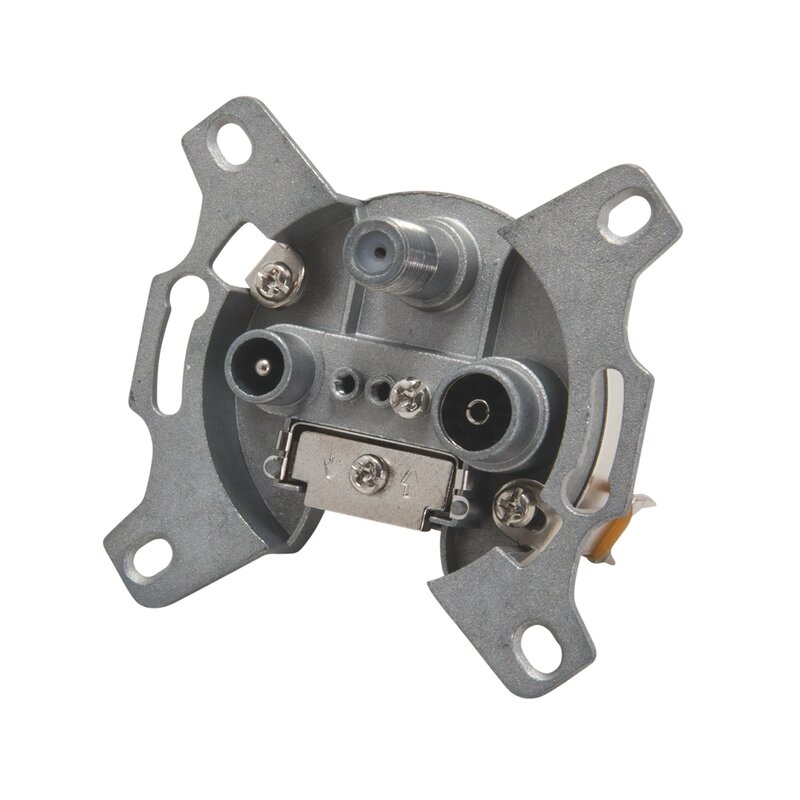

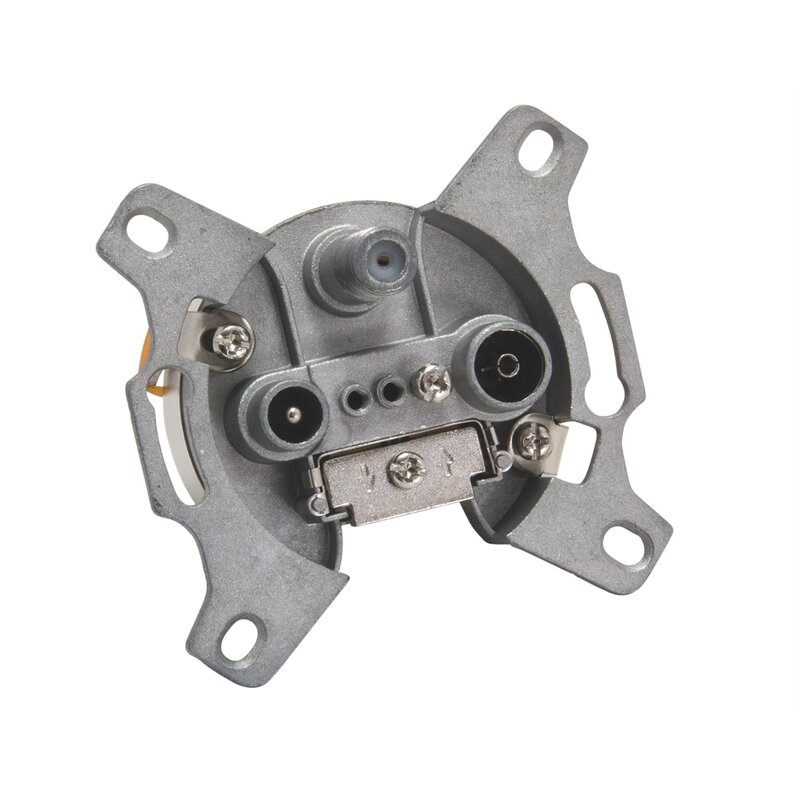

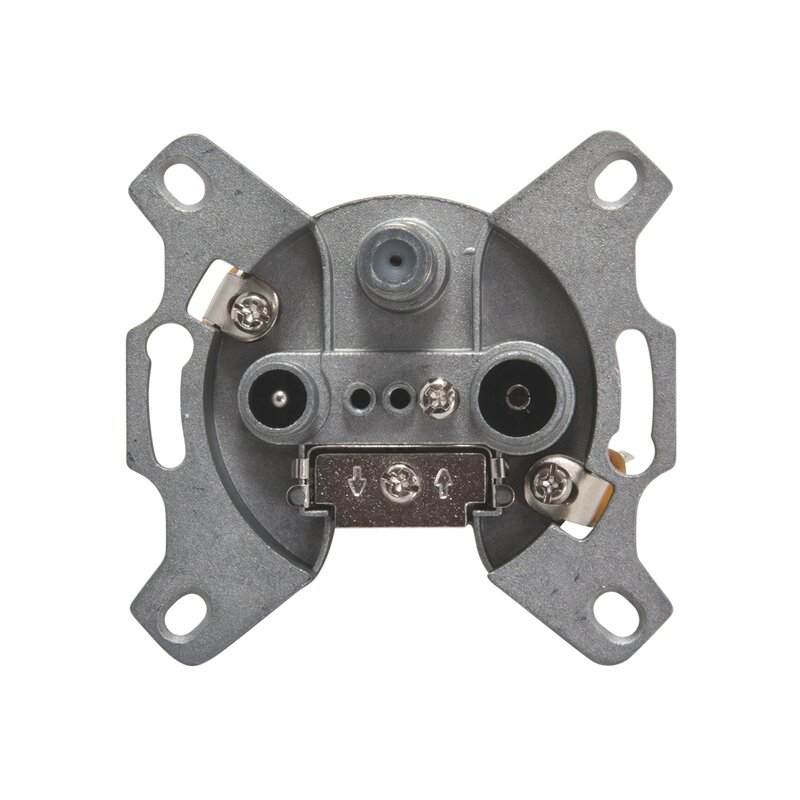

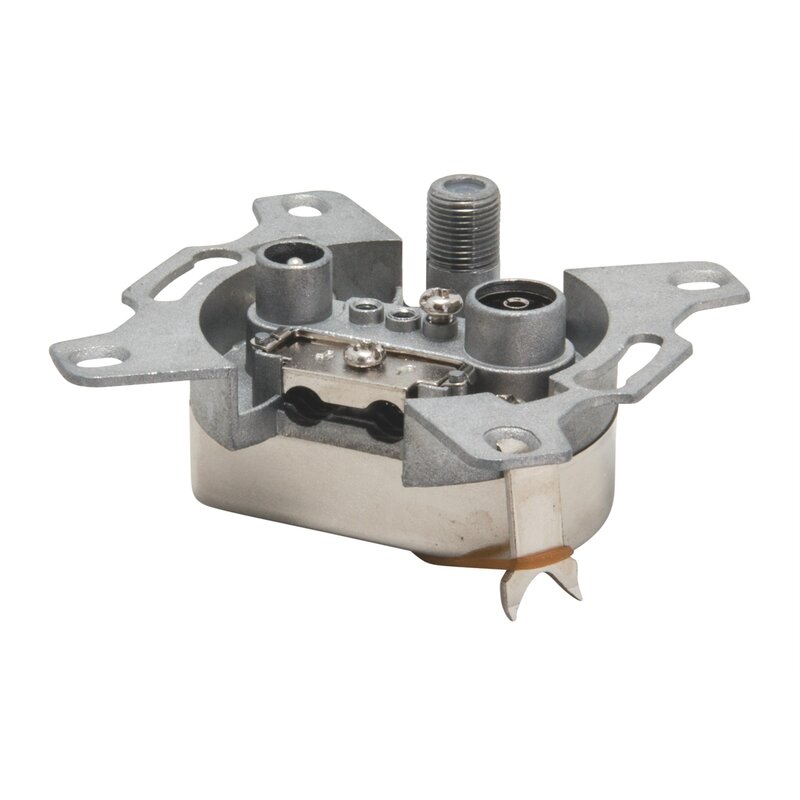

- GAD 269 LTE - 3-Loch-Wandsteckdose für terrestrischen und Satellitenempfang
- Einzeldose zur Verwendung hinter dem Multischalter bzw. Abzweiger
- LTE-geschützt im TV-Ausgang über 700 MHz
- Selektive Anschlüsse für TV, Radio und SAT

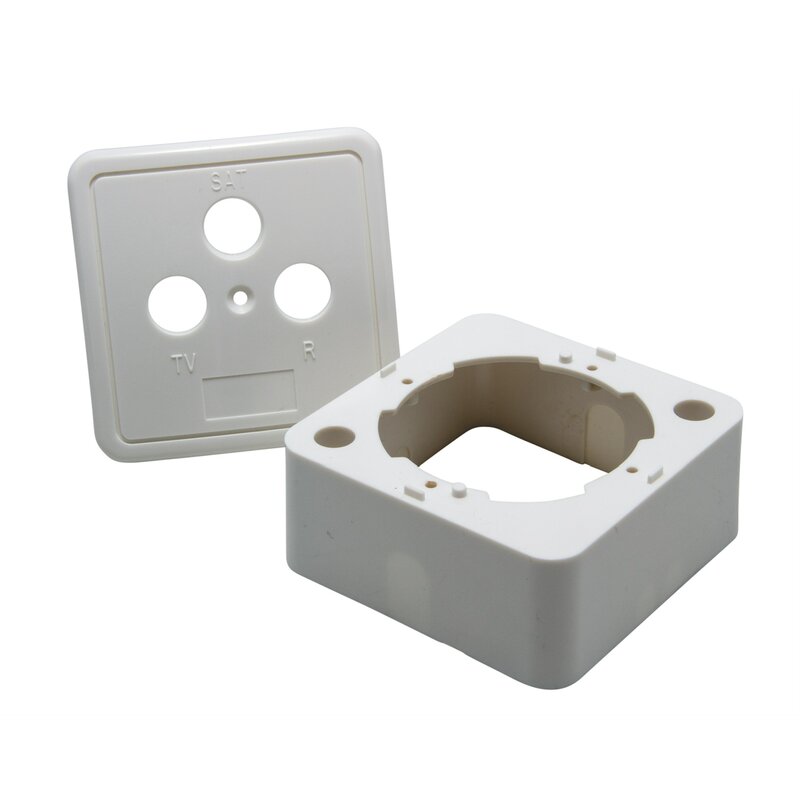

- inklusive weißem Kunststoffrahmen und Abdeckplatte
Spezifikationen
|
Schirmung |
|
|
Schirmdämpfung |
> 75 dB |
|
Eigenschaften |
|
|
Type |
GAD |
|
Antennendose Typ |
Einzeldose |
|
Frequenzbereich |
|
|
Frequenzbereich FM |
87.5...108 MHz |
|
Frequenzbereich TV |
5 -74 / 125 - 694 MHz |
|
Frequenzbereich SAT |
950 -2150 MHz |
|
Dämpfung |
|
|
Durchgangsverlust IN-FM |
2 dB |
|
Durchgangsverlust IN-TV |
2 dB |
|
Durchgangsverlust IN-SAT |
2,5 dB |
|
Rückflussdämpfung |
|
|
Rückflussdämpfung Eingang |
14 @47MHz -1.5dB/Oct. dB |
|
Rückflussdämpfung FM |
11 dB |
|
Rückflussdämpfung SAT |
10...6 dB |
|
Rückflussdämpfung TV |
14 @47MHz -1.5dB/Oct. (10@68-75MHz) dB |
|
Elektrische Daten |
|
|
Impedanz |
75 ? |
|
Allgemeine Daten |
|
|
Abschirmungseffizienz |
EN50083-2 (Class A) |
|
DC Durchgang SAT |
Ja (30VDC / 1A) |
|
Betriebs-Temperatur Bereich |
-25...+55 °C |
|
Temperatur - Transport |
-40...+70 °C |
|
Anschlüsse |
|
|
Anschlusstyp FM |
IEC-Buchse |
|
Anschlusstyp TV |
IEC-Stecker |
|
Anschlusstyp SAT |
F-Buchse |
|
Mechanische Daten |
|
|
Auszugskraft - Innenleiter 1(Ø) |
> 25 @ 0.75mm N/mm2 |
|
Auszugskraft - Innenleiter 2 (Ø) |
> 50 @ 1.13mm N/mm2 |
|
Bruttohöhe |
0,070 m |
|
Bruttobreite |
0,070 m |
|
Bruttotiefe |
0,040 m |
|
Nettogewicht |
0,150 kg |
|
Gewicht Verpackung |
0,015 kg |
|
Gewicht |
0,165 kg |
| Versandgewicht: | 1,00 Kg |
