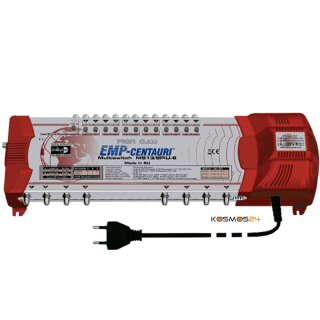

EMP-Centauri PROFI CLASS Multischalter MS13/8PIU-6
EMP Profi Line Multischalter MS13/8PIU-6 zur Verteilung von drei beliebigen Quattro- oder Quad LNB (12 Sat - ZF-Ebenen) und einer terrestrischen Antenne auf 8 Teilnehmer. Der Multischalter ist bei passiver Terrestrik Rückkanaltauglich und es besteht die Möglichkeit entweder eine terrestrische Antenne (DVB-T, UKW, DAB), Kabelprogramme (DVB-C) oder Überwachungskameras einzuschleusen.
Mit den Pegelstellern haben Sie die Möglichkeit die Eingangssignalstärke der 12 Sat - ZF-Ebenen und der Terrestrik von 0-15 dB einzustellen bzw. aufeinander anzugleichen. Das kurzschlusssichere Hochleistungs-Stromsparnetzteil P3U27 versorgt auch problemlos die einfachsten LNB. Der Multischalter ist Quad LNB (Quattro-Switch) tauglich.
Bei Bedarf können Sie den oben genannten Multischalter jederzeit mit einem unserer Kaskadenbausteine um weitere Teilnehmeranschlüsse erweitern.
Technische Daten:
- Modellbezeichnung: EMP Centauri MS13/8PIU-6
- Aufbau: 13 Eingänge / 8 Teilnehmerausgänge
- Empfang: 3 Satelliten, 1 terrestrische Antenne
- Terrestrik Aktiv (Verstärkung): Ja
- Sat-Bereich Aktiv (Verstärkung): Ja
- Digital-Tauglich (DVB-S): Ja
- HDTV-Tauglich (DVB-S2): Ja
- Twin-LNB tauglich: Nein
- Quad-LNB tauglich: Ja
- Pegelsteller Signalstärke: Ja
- Erdungsklemme: Ja
- Als Kaskaden-Abschlussteil einsetzbar: Ja
Technik
- Frequenzbereich SAT: 950 ~ 2300 MHz
- Frequenzbereich Terr. Input aktiv: 40 ~ 862 MHz
- Frequenzbereich Terr. Input passiv: 5 ~ 862 MHz
- Frequenzbereich Outputs aktiv: 40 ~ 2300 MHz
- Frequenzbereich Outputs passiv: 5 ~ 2300 MHz
- Anschlussdämpfung SAT: 0 dB (typ.)
- Anschlussdämpfung Terr. aktiv: 2 dB (typ.)
- Anschlussdämpfung Terr. passiv: 24 dB (typ.)
- Entkopplung V/H: > 20 dB
- Entkopplung Low/High: > 20 dB
- Max. Eingangspegel SAT: 85 dBµV
- Max. Eingangspegel Terr. aktiv : 85 dBµV
- Max. Eingangspegel Terr. passiv: 110 dBµV
- Max. Ausgangspegel SAT: 85 dBµV
- Max. Ausgangspegel Terr. aktiv : 87 dBµV
- Max. Ausgangspegel Terr. passiv : 86 dBµV
- Rückflussdämpfung: keine Angabe
- Satellitenumschaltung: DisEqC 1.0; 1.1; 2.0
- Schirmungsmaß: keine Angabe
- Eingang Terrestrik: 1 F-Anschluss weiblich
- Eingang Sat-Ebenen: 12 F-Anschlüsse weiblich
- Teilnehmerausgänge: 8 F-Anschlüsse weiblich
Stromversorgung (Herstellerangaben)
- Netzschalter: Nein
- Schaltnetzteil: Nein
- Energieschonend: Ja
- Kurzschlussfest: Ja
- LNB-Stromabgabe: keine Angabe
- Strombedarf vom Receiver: 75 mA (18 V)
- Leistungsaufnahme Betrieb aktiv : 6.5 W
- Leistungsaufnahme Betrieb passiv : 4,5 W + LNB
- Netzteil intern: P3U27 18/12/5 V max. 1000 mA
- Stromanschluss: 90 ~ 265 V AC / 50/60 Hz
- Betriebstemperatur: -30 °C ~ +70 °C
Abmessungen
- Breite: 470 mm
- Höhe: 87 mm
- Tiefe: 152 mm
- Abstand der F-Anschlüsse Eingang (Mitte-Mitte): 1,5 cm
- Abstand der F-Anschlüsse Ausgang (Mitte-Mitte): 3 cm
Zubehör
- 4 Schrauben / 4 Dübel
- F-Stecker
Lieferumfang:
1x EMP-Centauri PROFI CLASS Multischalter MS13/8PIU-6
1x Bedienungsanleitung
Angaben zur Produktsicherheit
Herstellerinformationen:
EMP centauri
Bürgermeister-Berger-Straße 6a
Bayern
Bruck, Deutschland, 92436
info@wisat-electronic-gmbh.de
https://www.emp-centauri.cz
| Produkteigenschaft |
Wert |
| Versandgewicht: |
1,50 kg
|
