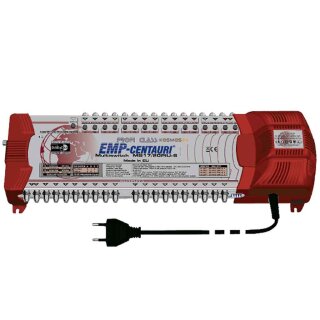

EMP-Centauri PROFI CLASS Multischalter MS17/20PIU-6
EMP Profi Line Multischalter MS17/20PIU-6 zur Verteilung von vier beliebigen Quattro- oder Quad LNB (16 Sat - ZF-Ebenen) und einer terrestrischen Antenne auf 20 Teilnehmer. Der Multischalter ist bei passiver Terrestrik Rückkanaltauglich und es besteht die Möglichkeit entweder eine terrestrische Antenne (DVB-T, UKW, DAB), Kabelprogramme (DVB-C) oder Überwachungskameras einzuschleusen.
Mit den Pegelstellern haben Sie die Möglichkeit die Eingangssignalstärke der 16 Sat - ZF-Ebenen und der Terrestrik von 0-15 dB einzustellen bzw. aufeinander anzugleichen. Das kurzschlusssichere Hochleistungs-Stromsparnetzteil P3U27 versorgt auch problemlos die einfachsten LNB. Der Multischalter ist Quad LNB (Quattro-Switch) tauglich.
Bei Bedarf können Sie den oben genannten Multischalter jederzeit mit einem unserer Kaskadenbausteine um weitere Teilnehmeranschlüsse erweitern.
Technische Daten:
- Modellbezeichnung: EMP Centauri MS17/20PIU-6
- Aufbau: 17 Eingänge / 20 Teilnehmerausgänge
- Empfang: 4 Satellit, 1 terrestrische Antenne
- Terrestrik Aktiv (Verstärkung): Ja
- Sat-Bereich Aktiv (Verstärkung): Ja
- Digital-Tauglich (DVB-S): Ja
- HDTV-Tauglich (DVB-S2): Ja
- Twin-LNB tauglich: Nein
- Quad-LNB tauglich: Ja
- Pegelsteller Signalstärke: Ja
- Erdungsklemme: Ja
- Als Kaskaden-Abschlussteil einsetzbar: Ja
Technik
- Frequenzbereich SAT: 950 ~ 2300 MHz
- Frequenzbereich Terr. Input passiv: 5 ~ 862 MHz
- Frequenzbereich Outputs aktiv: 40 ~ 2300 MHz
- Frequenzbereich Terr. Input aktiv: 40 ~ 862 MHz
- Frequenzbereich Outputs passiv: 5 ~ 2300 MHz
- Anschlussdämpfung SAT: 7 dB (typ.)
- Anschlussdämpfung Terr. aktiv: 6 dB (typ.)
- Anschlussdämpfung Terr. passiv: 30 dB (typ.)
- Entkopplung V/H: > 20 dB
- Entkopplung Low/High: > 20 dB
- Max. Eingangspegel SAT: 85 dBµV
- Max. Eingangspegel Terr. passiv / aktiv: 110 dBµV / 85 dBµV
- Max. Ausgangspegel SAT: 78 dBµV
- Max. Ausgangspegel Terr. passiv / aktiv: 80 dBµV / 79 dBµV
- Rückflussdämpfung: keine Angabe
- Satellitenumschaltung: DisEqC 1,0; 1.1; 2.0
- Schirmungsmaß: keine Angabe
- Eingang Terrestrik: 1 F-Anschluss weiblich
- Eingang Sat-Ebenen: 16 F-Anschlüsse weiblich
- Teilnehmerausgänge: 20 F-Anschlüsse weiblich
Stromversorgung (Herstellerangaben)
- Netzschalter: Nein
- Schaltnetzteil: Nein
- Energieschonend: Ja
- Kurzschlussfest: Ja
- LNB-Stromabgabe: keine Angabe
- Strombedarf vom Receiver: 75 mA
- Leistungsaufnahme Betrieb aktiv: 6.5 W
- Leistungsaufnahme Betrieb passiv: 4,5 W + LNB
- Netzteil intern: P3U27 18/12/5 V max. 1000 mA
- Stromanschluss: 90 ~ 265 V AC 50 / 60 Hz
- Betriebstemperatur: -30 °C ~ +70 °C
Abmessungen
- Breite: 470 mm
- Höhe: 87 mm
- Tiefe: 152 mm
- Abstand der F-Anschlüsse Eingang (Mitte-Mitte): 1,5 cm
- Abstand der F-Anschlüsse Ausgang (Mitte-Mitte): 1,5 cm
Zubehör
- 4 Schrauben / 4 Dübel
- F-Stecker
Lieferumfang:
1x EMP-Centauri PROFI CLASS Multischalter MS17/20PIU-6
1x Bedienungsanleitung
