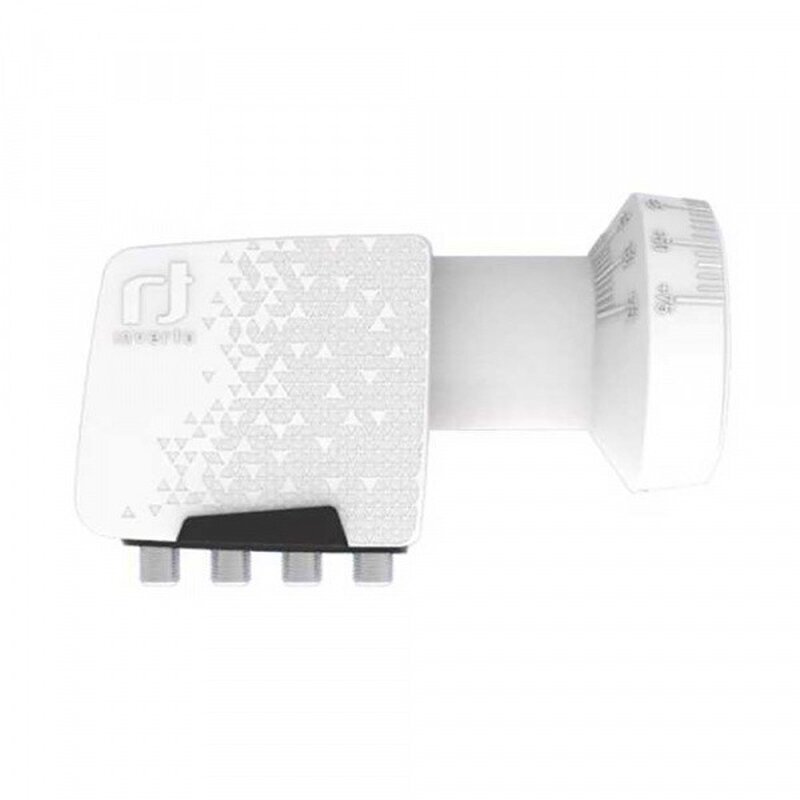

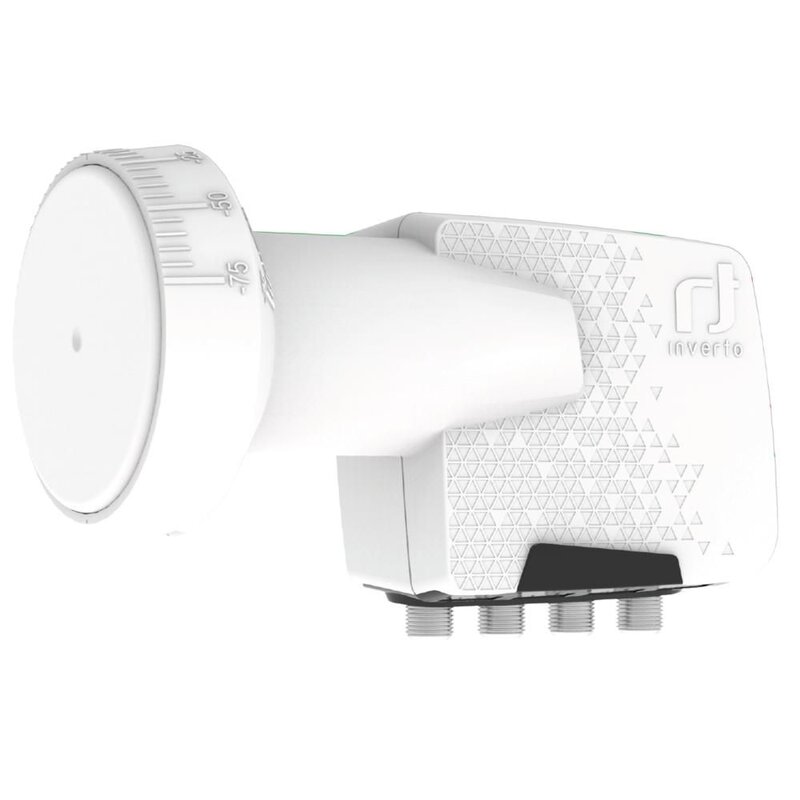

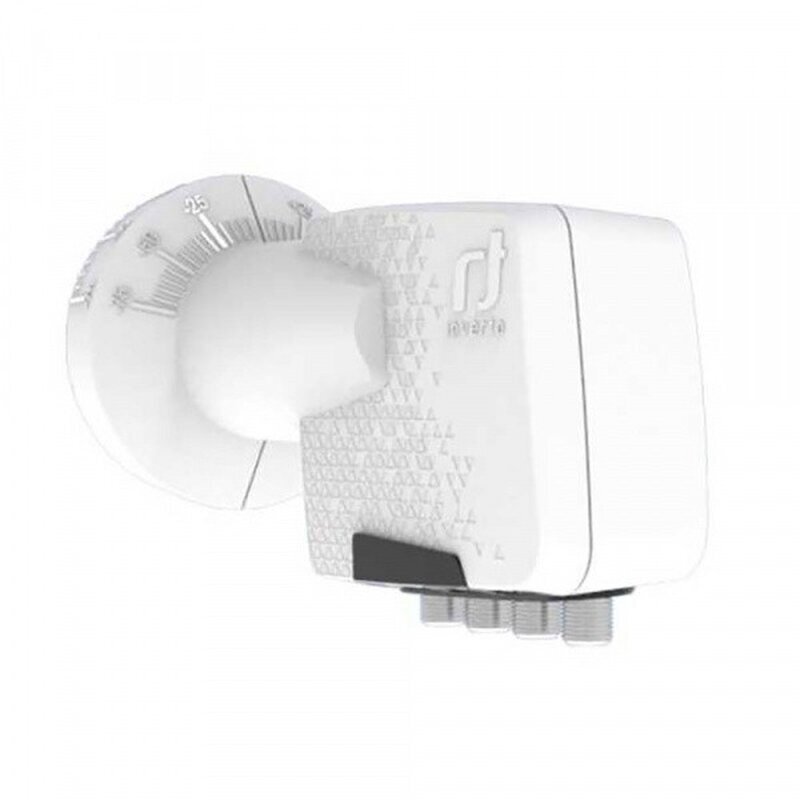

"Inverto HOME Pro Quad (Quattro-switch) Universal LNB 40mm IDLH-QDL410-HMPRO-OPN"
- Geringes Phasenrauschen, DVB-S2 (HD und UHD) konform
- Geringes Rauschmaß
- Geringer Stromverbrauch
- Hohe Kreuzpolarisationsunterdrückung
- Hohe Frequenzstabilität
Speziell entwickelt um die Nachfrage des globalen DTH-Marktes für wettbewerbsfähige und 4G/LTE geschützte LNBs zu bewältigen. Mit der neuesten Chipsatz-Technologie und dem Wellenleiter-Design bietet dieser LNB optimierte Empfangsmöglichkeiten. Es ermöglicht den Empfang von Satelliten-TV und Radio von einem Satelliten und seine Verteilung auf max. vier Set-Top Boxen (oder z. B. zwei Twin-Tuner PVR). Der LNB unterstützt HD- und UHD-Übertragungen, hat hervorragende HF-Werte, einen sehr geringen Stromverbrauch und ist so konzipiert um Interferenzen von 4G/LTE-Signalen optimal zu unterdrücken. Entwickelt und Hergestellt nach den höchsten Qualitätsstandards der Industrie, um den strengen Spezifikationen zu entsprechen, ist dieser LNB eine ideale Lösung für den weltweiten Satelliten-Rundfunkempfang der DTH-Betreiber.
| Technische Daten |
| Eingangsfrequenzbereich |
10.7 GHz ~ 12.75 GHz |
| Ausgangsfrequenzbereich |
950 MHz ~ 2150 MHz |
| Oszillatorfrequenz (LO) Tiefband |
9.75 GHz |
| Oszillatorfrequenz (LO) Hochband |
10.6 GHz |
| Rauschmaß |
0.3 dB typ. (0.7 dB max.) |
| LO-Frequenzgenauigkeit @25°C |
±500 kHz max. |
| LO Temperaturdrift |
±1.0 MHz max. |
| LO-Phasenrauschen @10 kHz |
-80 dBc/Hz max. |
| Verstärkung |
55 dB min. |
| Verstärkungswelligkeit (über 26 MHz Bandbreite) |
±0.75 dB |
| Verstärkungsschwankung (im Vollband) |
±4 dB |
| Spiegelfrequenzunterdrückung |
40 dB min. |
| Intermodulationsprodukte 3. Ordnung - ICP3 |
10 dBm min. |
| 1 dB Kompressionspunkt (@Ausgang) |
0 dBm min. |
| Kreuzpolarisationsisolation |
22 dB typ., 20 dB min. |
| Steuersignal Ca (V) |
11.0 V ~ 14.0 V |
| Steuersignal Cb (H) |
16.0 V ~ 20.0 V |
| Steuersignal Cc (Bandumschaltung) |
22 kHz ±4 kHz, 0.4 V ~ 0.8 V pp |
| Ausgangs VSWR |
2.5 : 1 |
| Bandinterne Störung |
-60 dBm max. |
| Stromaufnahme |
120 mA max. @11 VDC ~ 20 VDC |
| Betriebstemperatur |
-30 °C ~ +60 °C |
| Ausgangsimpedanz (LNB2) |
75 Ω |
| Ausgangsanschluss |
F-Typ (weiblich) |
| Antennen F/D-Verhältnis |
0.6 |
| Gewicht |
221 g |
Lieferumfang:
1x Inverto HOME Pro Quad (Quattro-switch) Universal LNB
